Construção robusta para geração de vácuo, com capacidade de trabalhar com gases, vapores e determinadas quantidades de líquidos.

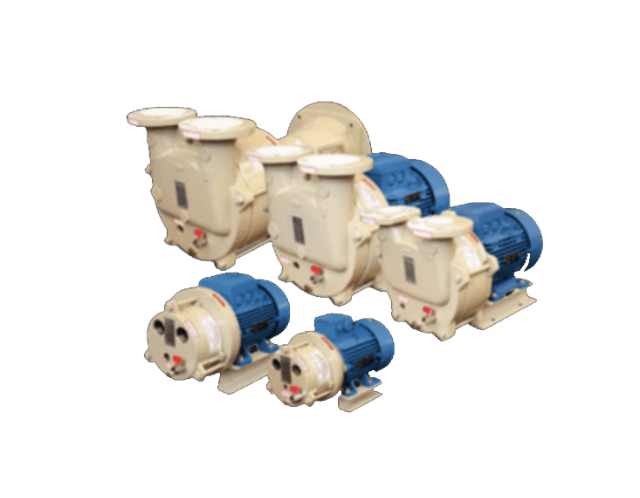

A Série DSHC é uma linha de bombas de vácuo por anel de água da DOSIVAC, desenvolvida para aplicações industriais que exigem operação contínua e elevado deslocamento volumétrico.
O princípio de funcionamento utiliza um anel hidráulico formado pela água de serviço, que atua na vedação e no processo de bombeamento.
A série contempla diferentes capacidades, desde a DSHC 400 até a DSHC 6300, permitindo selecionar o equipamento de acordo com o deslocamento necessário ao processo.
SÉRIE DSHC
Bomba de vácuo por anel de água para processos industriais contínuos
Engenharia
-
Princípio de funcionamento por anel de água.
-
Construção para geração de vácuo.
-
Rotor em bronze/nodular, conforme documentação técnica da série.
-
Tabique em aço inoxidável.
-
Placa de expulsão em aço inoxidável.
-
Cilindro em fundição de ferro.
-
Coletor em fundição de ferro.
-
Placa contrabrida em fundição de ferro.
-
Sistema de expulsão com flapeta.
-
Selo mecânico.
-
Kits de reposição específicos para os diferentes grupos de modelos.
-
Possibilidade de conjuntos de válvula com assento em FKM ou PTFE, conforme configuração.
Materiais disponíveis
Rotor
-
Bronze
-
Nodular
Tabique
-
Aço inoxidável
Placa de expulsão
-
Aço inoxidável
Cilindro
-
Fundição de ferro
Coletor
-
Fundição de ferro
Placa contrabrida
-
Fundição de ferro
Vedação
-
Selo mecânico
Assento de válvula
-
FKM
-
PTFE, conforme configuração
O documento de peças também confirma a existência de kits de rotor de bronze, placas contrabridas, placas de expulsão, cilindros, coletores, juntas, kits de flapeta e kits de selo mecânico para os diferentes modelos DSHC.
Faixa de Performance da Série
Vazão mínima: 90 L/h
Vazão máxima: 27.000 L/h
Pressão máxima de vácuo: ≈ 0,04 bar absoluto
Vácuo máximo original: 30 Torr
Performance por modelo
DSHC 400
50 Hz: 90 L/h
60 Hz: 120 L/h
DSHC 800
50 Hz: 180 L/h
60 Hz: 288 L/h
DSHC 1250
50 Hz: 300 L/h
60 Hz: 450 L/h
DSHC 1810
50 Hz: 450 L/h
60 Hz: 540 L/h
DSHC 2500
50 Hz: 450 L/h
60 Hz: 600 L/h
DSHC 3000
50 Hz: 600 L/h
60 Hz: 660 L/h
DSHC 4500
50 Hz: 900 L/h
60 Hz: 1.200 L/h
DSHC 6300
50 Hz: 1.200 L/h
60 Hz: 1.380 L/h
Especificações Técnicas
Característica & Informação
Tipo: Bomba de vácuo por anel de água
Série: DSHC
Modelos: DSHC 400, DSHC 800, DSHC 1250, DSHC 1810, DSHC 2500, DSHC 3000, DSHC 4500 e DSHC 6300
Princípio de funcionamento: Anel de água
Acionamento: Motor elétrico
Deslocamento máximo: 1,5 a 450 L/min, conforme modelo e frequência
Equivalência: 90 a 27.000 L/h
Vácuo máximo: 30 Torr
Equivalência: ≈ 0,04 bar absoluto
Frequência: 50 / 60 Hz
Potência: 1 a 15 HP, conforme modelo
Rotação: conforme modelo e frequência
Água de alimentação: 2,5 a 23 L/min, conforme modelo e frequência
Equivalência: 150 a 1.380 L/h
Vedação: Selo mecânico
Placa de expulsão: Aço inoxidável
Tabique: Aço inoxidável
Rotor: Bronze / nodular
Cilindro: Fundição de ferro
Coletor: Fundição de ferro
Placa contrabrida: Fundição de ferro
Conexões: Variam conforme o modelo, de BSPT a ASA 150/300.
Principais Benefícios
-
Operação contínua.
-
Utilização de água como elemento do sistema de vedação hidráulica.
-
Capacidade para trabalhar com gases e vapores.
-
Possibilidade de trabalhar com determinadas quantidades de líquidos.
-
Não necessita de óleo para lubrificação do processo de bombeamento.
-
Baixa necessidade de manutenção.
-
Diferentes capacidades de deslocamento.
-
Construção robusta para aplicações industriais.
-
Válvula de expulsão tipo Flapper.
-
Componentes de reposição específicos para cada grupo de modelos.
-
Disponibilidade de kits de juntas, flapetas e selos mecânicos.
-
Disponibilidade de conjuntos de rotor, cilindro, coletor e placas de expulsão.
-
Possibilidade de utilização de selo com diferentes materiais de assento, conforme configuração.
