Dosagem precisa de produtos químicos em sistemas pressurizados
A Série DAN é uma linha de bombas dosadoras pneumáticas de deslocamento positivo, desenvolvida para injeção precisa de produtos químicos em sistemas pressurizados.
Seu projeto compacto e robusto permite operação contínua, com poucas partes envolvidas no funcionamento e manutenção simplificada.
Por utilizar diafragma, elimina o risco de vazamentos associado à falha de empacotaduras e permite o bombeamento de fluidos que contenham sólidos em suspensão.

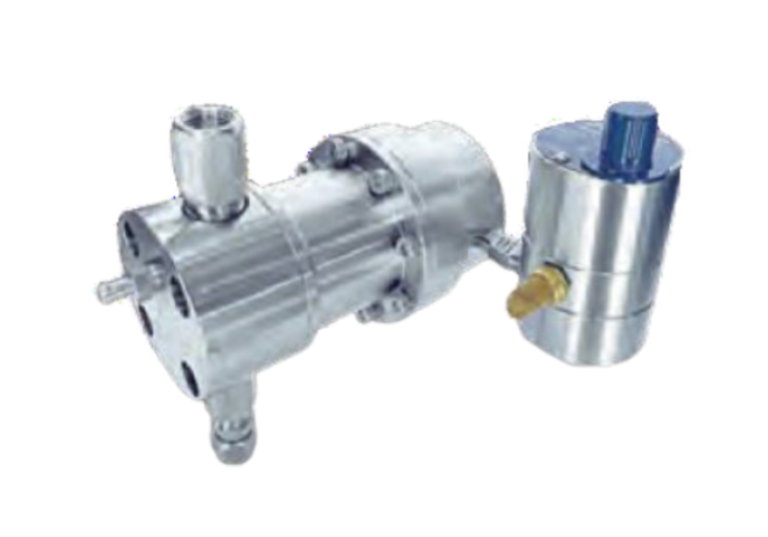

DAN
Bomba Dosadora Pneumática de Diafragma
Recursos de Controle
Controle pneumático da dosagem
A Série DAN utiliza o oscilador pneumático para controlar a frequência de bombeamento.
-
Frequência máxima: 60 ciclos/min.
-
Frequência mínima: 3 ciclos/min.
-
Regulagem da frequência por meio do regulador do oscilador.
-
Alimentação por gás ou ar.
-
Pressão de alimentação do oscilador: 40 a 100 psi, conforme configuração.
-
Disponibilidade de configurações simplex e duplex, conforme modelo.
Materiais disponíveis
-
FKM
-
PTFE
Faixa de Performance da Série
Modelo
Vazão máxima
Vazão mínima
Pressão máxima
DAN/E-CR
DAN/E
DAN/E Duplex
DAN/D
DAN/D Duplex
DAN/E-MAX
DAN/D-MAX
1,2 L/h
3 L/h
6 L/h
24 L/h
48 L/h
2,6 L/h
23 L/h
0,06 L/h
0,15 L/h
0,30 L/h
1,2 L/h
2,4 L/h
0,13 L/h
1,2 L/h
16,7 bar
16,7 bar
16,7 bar
6,9 bar
6,9 bar
16,7 bar
6,9 bar
A tabela também informa 242 psi para 17 kgf/cm² e 100 psi para 7 kgf/cm². As pequenas diferenças entre a conversão dos dois valores decorrem do arredondamento já presente nos dados publicados pela fabricante.
Especificações Técnicas
Característica & Informação
Tipo: Bomba dosadora pneumática de diafragma
Tecnologia: Deslocamento positivo
Acionamento: Pneumático
Alimentação: Gás ou ar
Vazão máxima da série: 48 L/h
Pressão máxima da série: 16,7 bar
Frequência máxima: 60 ciclos/min
Frequência mínima: 3 ciclos/min
Pressão de alimentação: 2,8 a 7,0 bar
Conexão de sucção/injeção — inox: 1/4" FNPT
Conexão de sucção — plástico: Mangueira 4×6 ou 9×12, conforme modelo
Conexão de gás do motor: 1/4" FNPT
Cabeçote: Conforme configuração do modelo
Principais Benefícios
-
Projeto compacto e robusto.
-
Dosagem precisa de produtos químicos em sistemas pressurizados.
-
Operação contínua.
-
Baixa necessidade de manutenção.
-
Fácil instalação e manutenção em campo.
-
Substituição simplificada do diafragma em caso de ruptura.
-
Oscilador pneumático facilmente reparável em campo.
-
Alimentação por gás ou ar.
-
Controle do volume injetado pela frequência de bombeamento.
-
Ausência de empacotadura no sistema de bombeamento por diafragma.
-
Adequada para fluidos que contenham sólidos em suspensão.
-
Estanqueidade no bombeamento.
